about LS3/5A 的三五事
1. AB1
由於普遍大眾認為LS3/5A的頻寬在低頻的部分能力不足，故而尋思將LS3/5A配上一個超低音。

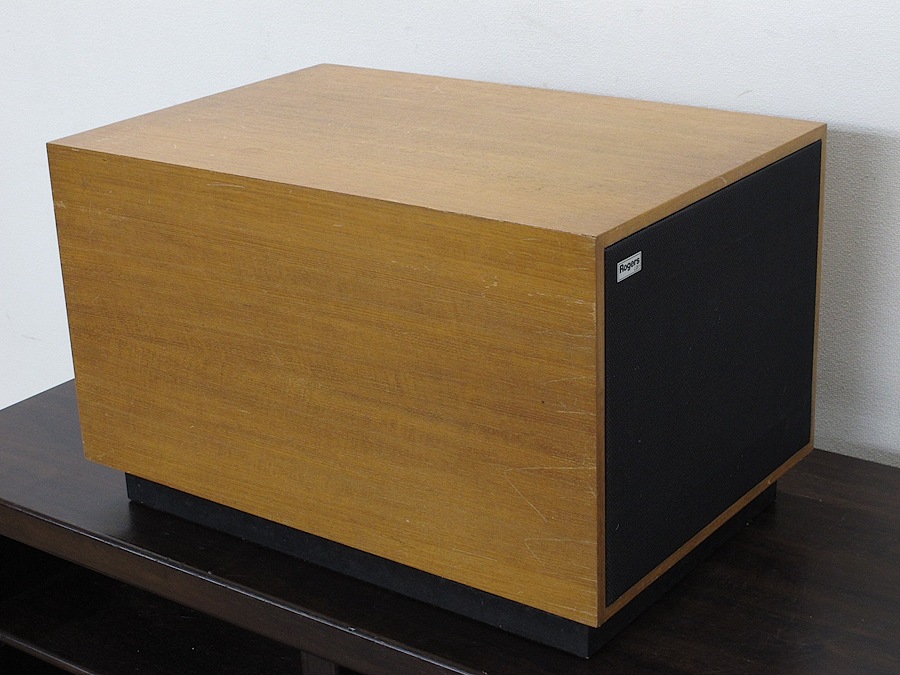

最早在80年代Rogers推出過一款LSB1，四四方方跟鞋櫃一樣的超低音，設計是使用兩顆KEF的6.5吋單體於左右，擺放方式也是單體朝向左右，根據官方給出的規格，可以使低頻下潛到30hz，不過不知道是什麼原因並沒有被市場接受，就默默消失在這個世界上。
到了90年代，Rogers又一次推出超低音，而且這次標榜專門為了LS3/5A所設計，單體採用與之相同的KEF B110，造型還特地設計成腳架型式長條柱狀，長寬也與LS3/5A一致，就是為了讓LS3/5A放在上面，使兩者天人合一、合為一體，而這個超低音就是本次要向大家介紹的AB1。
2.規格
類型：一單體帶通式超低音(腳架?)
頻率響應：50Hz-120Hz
原因是AB1的分音器設計在100Hz左右，對AB1自己來說是濾掉100Hz之後的低通，但是同時對LS3/5A而言卻是個濾除100Hz以下的高通，從下方的線路圖可以看到，AB1內部線路有設計好，同一套二階分音元件，同時對於兩者是相反的作用（對於LS3/5A是串聯電容並聯電感；對於AB1是串聯電感並聯電容），所以如果訊號單獨進了LS3/5A就會造成LS3/5A的低頻沒有被濾除，就沒有辦法跟AB1做到正常原廠設計的銜接。
頻響我們主要觀察50~100hz的部分(50hz以下那30hz不討論可能是雜訊或環境)，可以看到紅線相對藍線多了3~5dB，但是由於AB1是帶通式反射管的設計，所以在低頻截止的斜率會比封閉式的LS3/5A來的斜，一般理論上封閉式為二階斜率，反射管為四階斜率，但這個牽扯到音箱設計我們有機會再分享其中的奧妙。
同時也可以發現到其實LS3/5A的低頻並沒有以訛傳訛的那麼誇張不足，放寬來看也是有延伸到50hz的，在加了AB1後是把量感增加，而下潛的能力還是一樣在50hz。
或許有人還是認為LS3/5A到50Hz"而已" 還是能力不足啊...... ，可是別忘了LS3/5A才7公升容積啊😱😱😱
你好嗎設計過一顆6.5吋的碳纖維振膜單體的，箱體容積18~20公升才ㄍㄧㄥ出45hz啊 🙄🙄🙄
▲AB1 with Rogers 15ohm 的阻抗(紅線為搭配AB1；藍線單獨LS3/5A)
▲AB1 with Rogers 11ohm 的阻抗(紅線為搭配AB1；藍線單獨LS3/5A)
▲AB1 with Falcon 15ohm 的阻抗(紅線為搭配AB1；藍線單獨LS3/5A)
4.音樂欣賞
Poncho Sanchez Watermelon Man
Mudslide
Little Boy Blue 小藍孩
Good Vibration
Another One Bites the Dus
歡迎各位可以至
&
留下感想喔。
To Be Continue.
